Melkmaschine

So sieht der Melkeffekt aus.

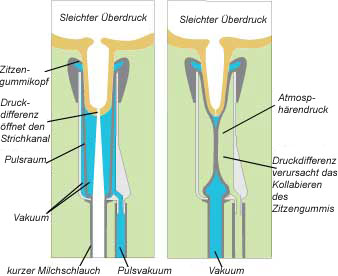

Hier die beiden Zustände an der Zitze.

Links wird per Vakuum im Zwischenraum Milch aus der Zitze gesogen, rechts kollabiert das Gummi, wenn im Zwischenraum Normaldruck herrscht.

Die rhythmische Bewegung des Zitzengumis wird durch den Pulsator bewirkt, der im sogenannten Pulsraum zwischen Melkbecherhülse und Zitzengummi zwischen Vakuum und Normaldruck umschaltet.

Der Pulsator wird durch den Unterdruck der Vakuumpumpe angetrieben.

Die beiden Anschlußröhrchen gehen an die seitlichen Abgänge der Melkbecherhülsen. Der Hauptanschluss des Pulsators ist auf dem Bild unterhalb.

Normalerweise wird der Pulsator auf die Melkkanne montiert (siehe Bild). Dazu benötigt man eine Melkkanne mit passendem Anschluss. Hat man keine solche Kanne (die kosten um die 400€!), kann man einen Adapter verwenden.

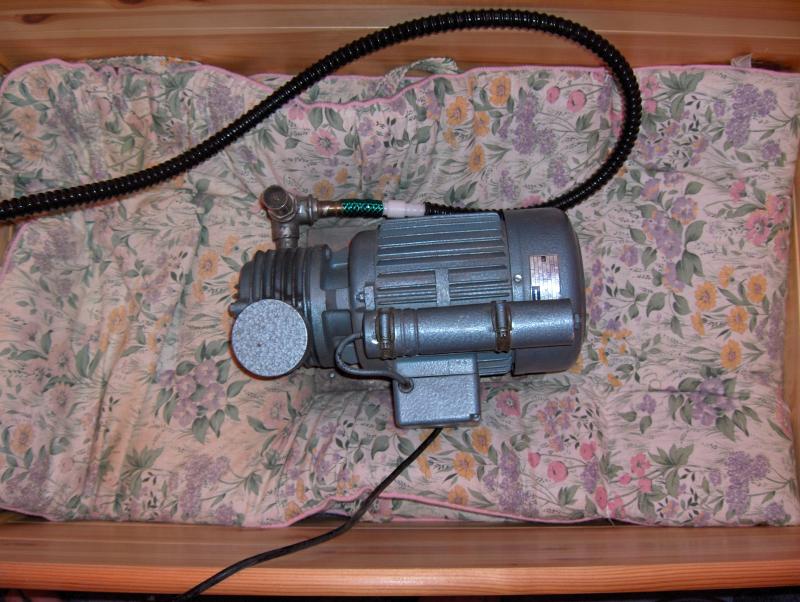

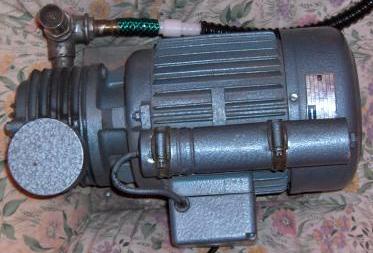

Vakuumpumpe.

Sie muss ausreichend Volumen fördern, sonst springt der Pulsator nicht an.

Meine Quelle: ebay, was sonst. Mit etwas Geduld kann man für ca. 60-70€ eine bekommen. Dabei die Versandkosten beachten, die Teile wiegen 10kg oder mehr.
Die meisten guten Geräte gehen allerdings für 150€ und mehr weg.

Eine Zeit lang wurden Vakuumpumpen aus medizinischen Geräten günstig angeboten. Die haben leider nicht genug Leistung (Volumen).

Pulsator.

Auch den kann man entweder mit Geduld und günstig über ebay besorgen - oder teuer (>90€) bei Westfalia oder Agri-Markt.

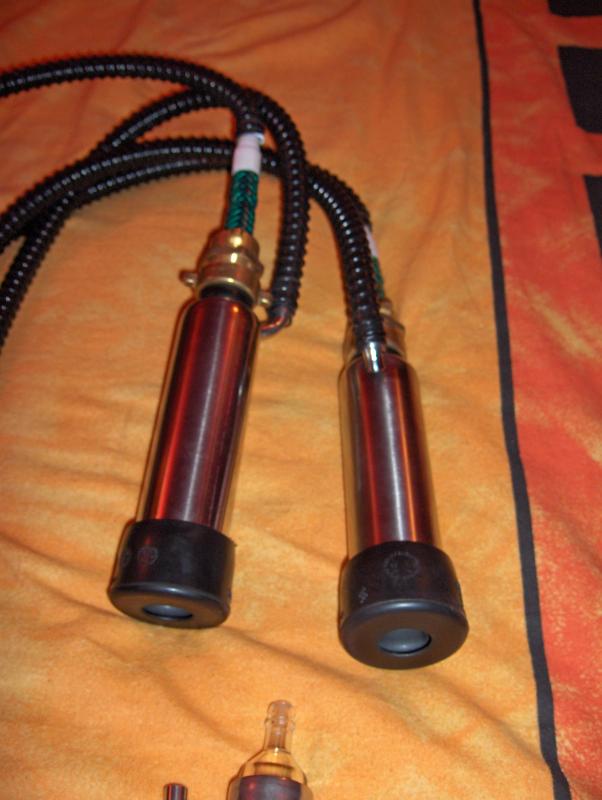

Melkbecherhülsen und Zitzengummis.

Je "Zitze" eine metallene Melkbecherhülse und ein Zitzengummi. Das sind relativ günstige Teile, die man original bei Westfalia oder Agri-Markt kaufen kann.

Aber Achtung bei den Feinheiten! Gummi und Hülse müssen zusammenpassen. Die richtige Kombination zu ermitteln ist gar nicht so einfach, weil die Bezeichnungen und Systeme meist unverträglich sind. Bei Agri-Markt bin ich noch am besten durchgestiegen.

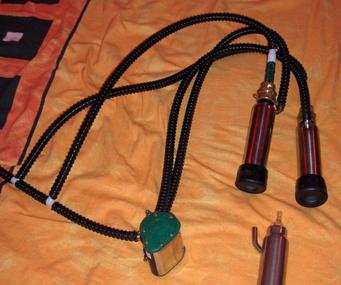

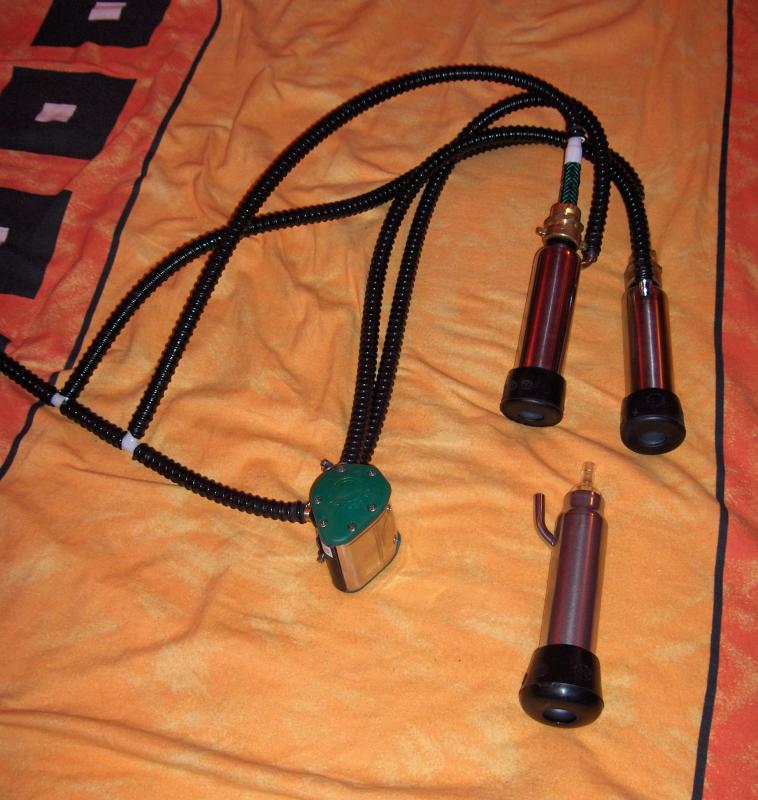

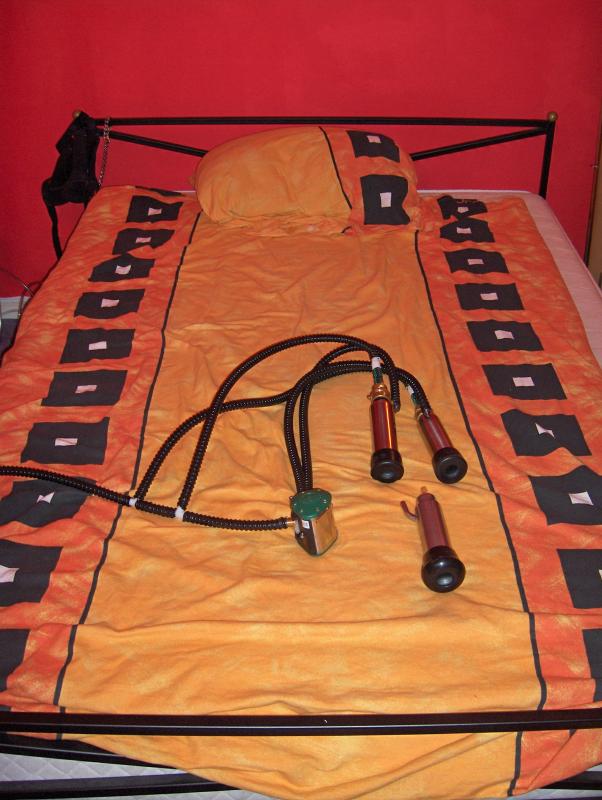

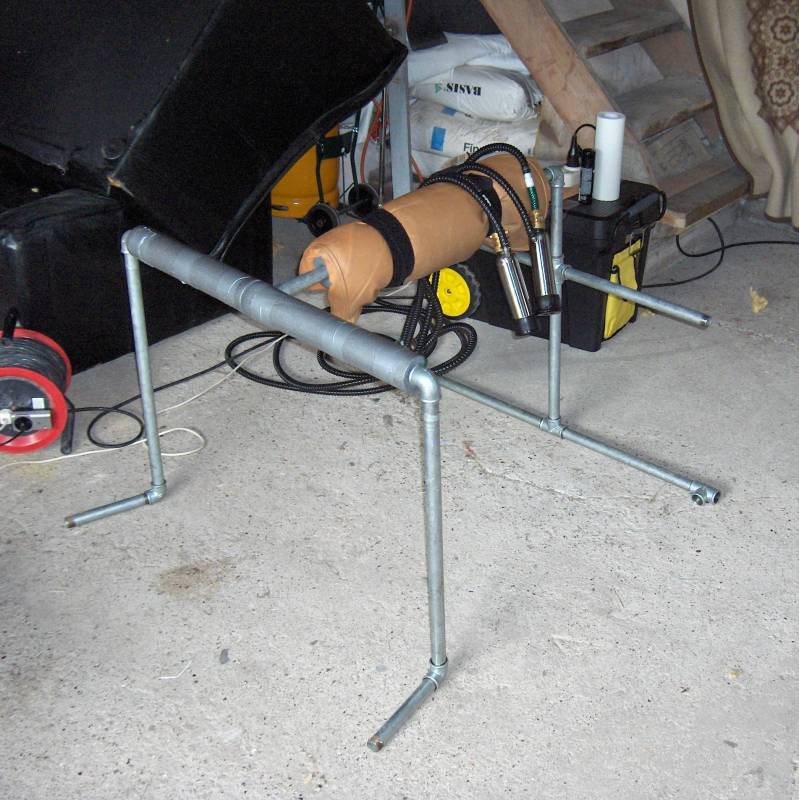

Zusammenbau

Für meinen Prototyp habe ich eine Menge Schläuche und Verbinder aus dem Baumarkt verwendet.

Als Schläuche sind besonders die mit eingelegten Kunststoffspiralen geeignet. Normale Wasserschläuche kollabieren bei Vakuum wie die Zitzengummis.

Zum Verbinden gibt es diese weissen Kunststoff-T-Stücke, die man im Bild sieht.

Statt eines Adapters habe ich einen Schlauchanschluss mit Heisskleber an der Rückseite des Pulsators befestigt. Hauptsache luftdicht ist das Prinzip.

Kniffelig war der Anschluss der Melkbecher an den "Milchschlauch". Meine Lösung besteht auch aus Baumarktartikeln.

Eigentlich sollten sie über ein Schauglas mit dem Milchschlauch verbunden werden. Wer das hinkriegt sagt mir bitte wie...

Nützliche Erweiterungen

Viertelmelkgerät

Dieses Gefäss wird normalerweise zwischen Melkbecher und Milchsammelstück gebaut, wenn die Milch einer Zitze extra aufgefangen werden soll.

Beim Melken von Menschen kann man es als günstige Variante zur Melkkanne benutzen, um eventuelle Flüssigkeiten aufzufangen, die nicht in die Vakuumpumpe gesaugt werden sollen. (Agri-Markt, ca. 40€).

Blindstopfen

Damit kann ein Melkbecher verschlossen werden, wenn für ihn keine Zitze zur Verfügung steht. Hier geht dann kein Vakuum verloren und alle anderen Melkbecher arbeiten mit vollem Sog.

Originales Melkzeug

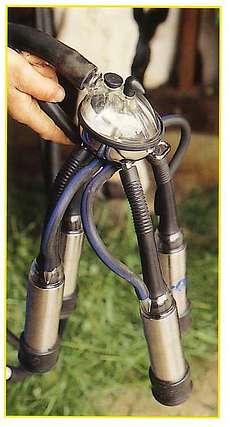

So sieht ein originales Melkzeug aus.

Die Melkbecher sind mit den kurzen schwarzen Milchschläuchen an das Milchsammelstück angeschlossen, auf das wir bei unserer Anwendung gut verzichten können.

Die blauen Schläuche gehen über das Sammelstück zum Pulsator.

Der dicke schwarze Schlauch oben links führt die Milch in Richtung Kanne ab.

Dieses Schafmelkzeug kann man so komplett kaufen (Agri-Markt, ca. 90€)
